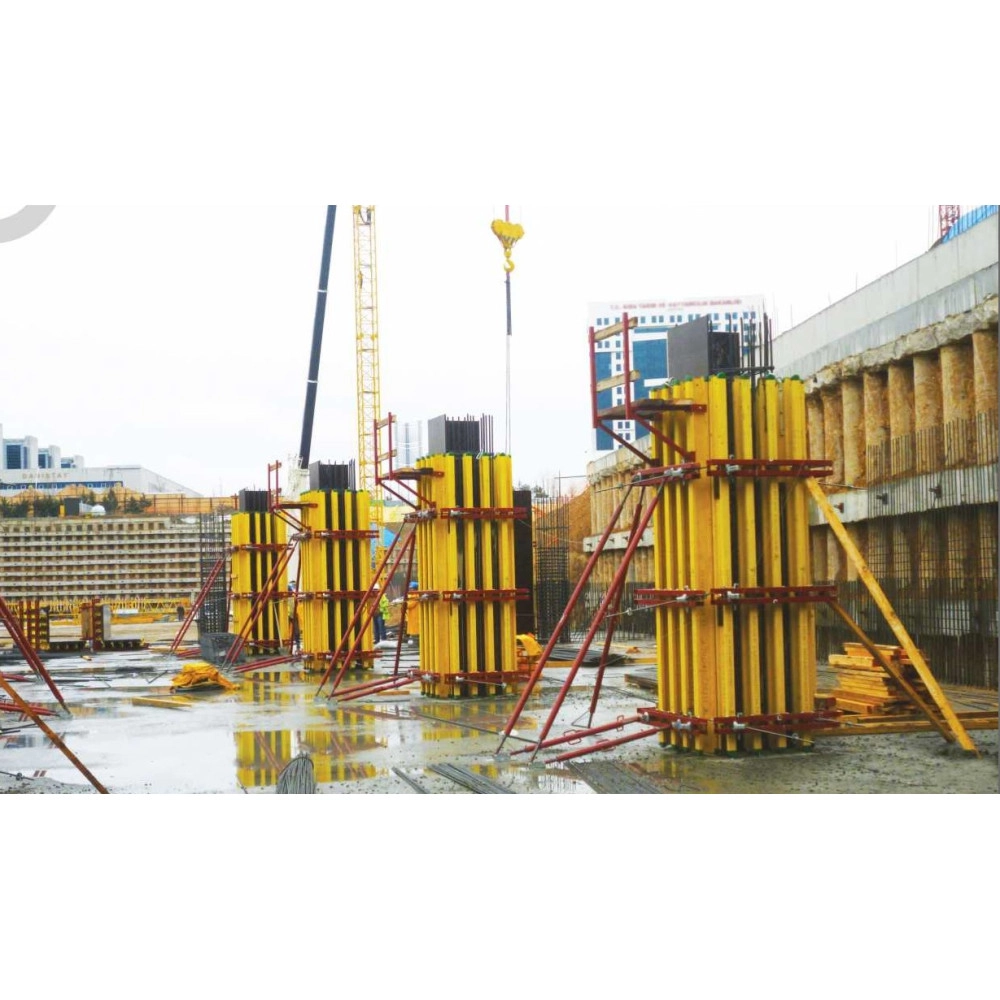

H20 Kiriş Kolon ve Perde Kalıp Sistemi – Vario Kalıp

H20 kiriş çift yüz perde kalıp sistemi, geniş yüzeyli betonarme perde ve kolon betonlarında kullanılan modüler endüstriyel kalıp sistemidir. İnşaat sektöründe bu sistem Vario kalıp olarak da adlandırılır.

Endüstriyel yapılardan villalara, viyadük ayaklarından istinat perdelerine kadar geniş bir kullanım alanına sahiptir. H20 ahşap kirişler ve çelik perde kuşakları ile istenilen ölçülerde kalıp panoları oluşturulabilir.

H20 Kiriş Perde Kalıp Sistemi

H20 kiriş kalıp sistemi, plywood kaplama üzerine yerleştirilen ahşap H20 kirişler ve çelik kuşak elemanları ile oluşturulan çift yüz perde kalıp sistemidir. Yüksek beton basıncına dayanıklı endüstriyel kalıp çözümü sağlar.

Standart H20 Kiriş Ölçüleri

Standart H20 ahşap kiriş boyları: 245 cm, 290 cm, 330 cm, 360 cm, 390 cm, 450 cm ve 490 cm’dir. Bu kirişler kullanılarak istenilen pano ölçüleri oluşturulabilir.

Plywood kaplama, kiriş üst kotundan farklı seviyede bitirilerek istenen kalıp yüksekliği elde edilebilir.

Perde Kalıp Pano Ölçüleri

Standart pano genişlikleri 50 cm’den başlayıp 25 cm artışlarla 600 cm’ye kadar üretilebilir. Projeye özel pano ölçüleri de yapılabilmektedir.

Vario Kalıp Sistemi Avantajları

• Vinç ile kolay taşınır
• Modüler pano oluÅŸturma imkanı
• Yüksek sirkülasyon hızı
• Projeden projeye kolay adaptasyon
• Demontajsız uzun süre kullanım
• Düşük malzeme zayiatı
• Farklı beton basınçlarına uygun tasarım

H20 Kiriş Kalıp Sistemi Aksesuarları

Sistemde kullanılan başlıca kalıp aksesuarları:

• SRZ / SRC çelik perde kuÅŸağı
• H20 ahÅŸap kiriÅŸ
• H20 birleÅŸtirme elemanı
• KuÅŸak baÄŸlama kancası
• KuÅŸak birleÅŸtirme parçası (VKZ)
• Perde kaması
• Çift kollu payanda
• Payanda tabanı ve kafası
• Perde pimi ve kopilya
• Çalışma konsolu
• Vinç kaldırma kulbu
• Alın baÄŸlama (çektirme mili)
• Köşe birleÅŸtirme takozu
• KiriÅŸ baÄŸlantısı
• Plywood kaplama
• Tij / tie-rod sistemi
• Tij somunu ve aynası

H20 Kiriş Kolon ve Perde Kalıp Fiyatları

H20 kiriş kalıp sistemi fiyatları pano ölçüsü, kuşak aralığı ve aksesuar miktarına göre değişmektedir. Projeye özel Vario kalıp çözümleri ve fiyat teklifleri için firmamızla iletişime geçebilirsiniz.

H20 Kiriş Çift Yüz Perde Kalıp Sistemi Nedir?

Vario kalıp sistemi ile kolon ve perde betonlarında kullanılan H20 ahşap kirişli endüstriyel kalıp çözümleri.
